TPE+kompozitna linija za koekstruzijo in vodne zapore iz netkanih tkanin

TPE+kompozitna linija za koekstruzijo in vodne zapore iz netkanih tkanin

Seznam opreme

1. Ekstruder z enim polžem SJ-55/30 (1 enota)

2. Zgornja in spodnja naprava za odvijanje (po 2 enoti)

3. Matrica in menjalnik zaslona (1 komplet)

4. 500 mm L trivaljni koledar (1 enota)

5. Sistem za nadzor temperature valja (1 enota)

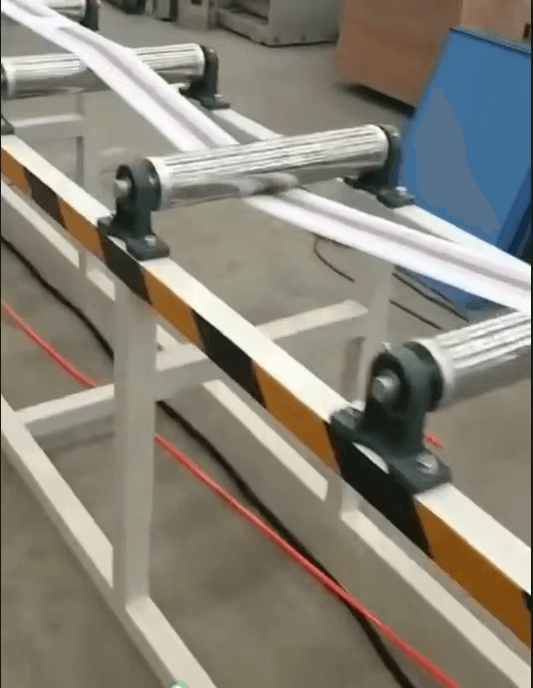

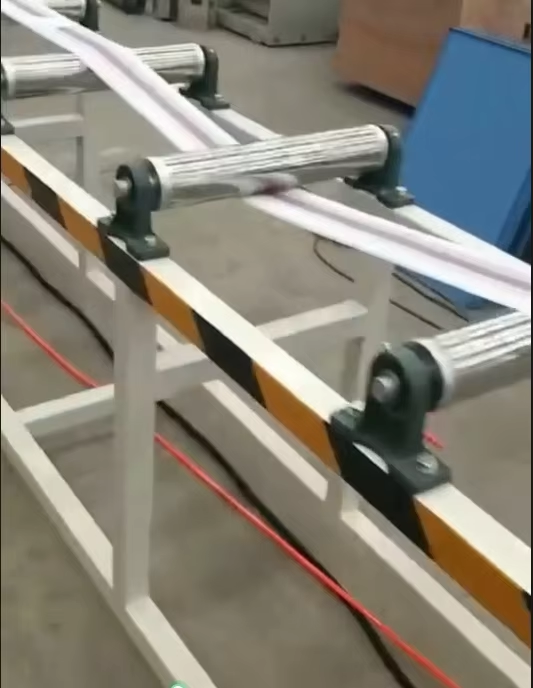

6. Hladilni nosilec in sistem za obrezovanje (1 komplet)

7. Odvoz (1 enota)

8. Navijalo (1 enota)

9. Popoln električni nadzorni sistem (1 komplet)

Prikaz opreme (del)

Vijak, sod in nadzor temperature

Material vijaka: 38CrMoAL, nitrirano jeklo

Trdota vijaka: HV950

Material cevi: material cevi, odporen proti obrabi, nitrirano jeklo

Trdota cevi: HV1050

Premer vijaka: 55 mm

Razmerje L/D: 30/1

Moč glavnega motorja: 15kW

Grelna moč glavnega motorja: 12kW

Ogrevanje cevi: lito aluminij ali keramika

Nadzor temperature: samodejno, hlajenje s prisilnim ventilatorjem

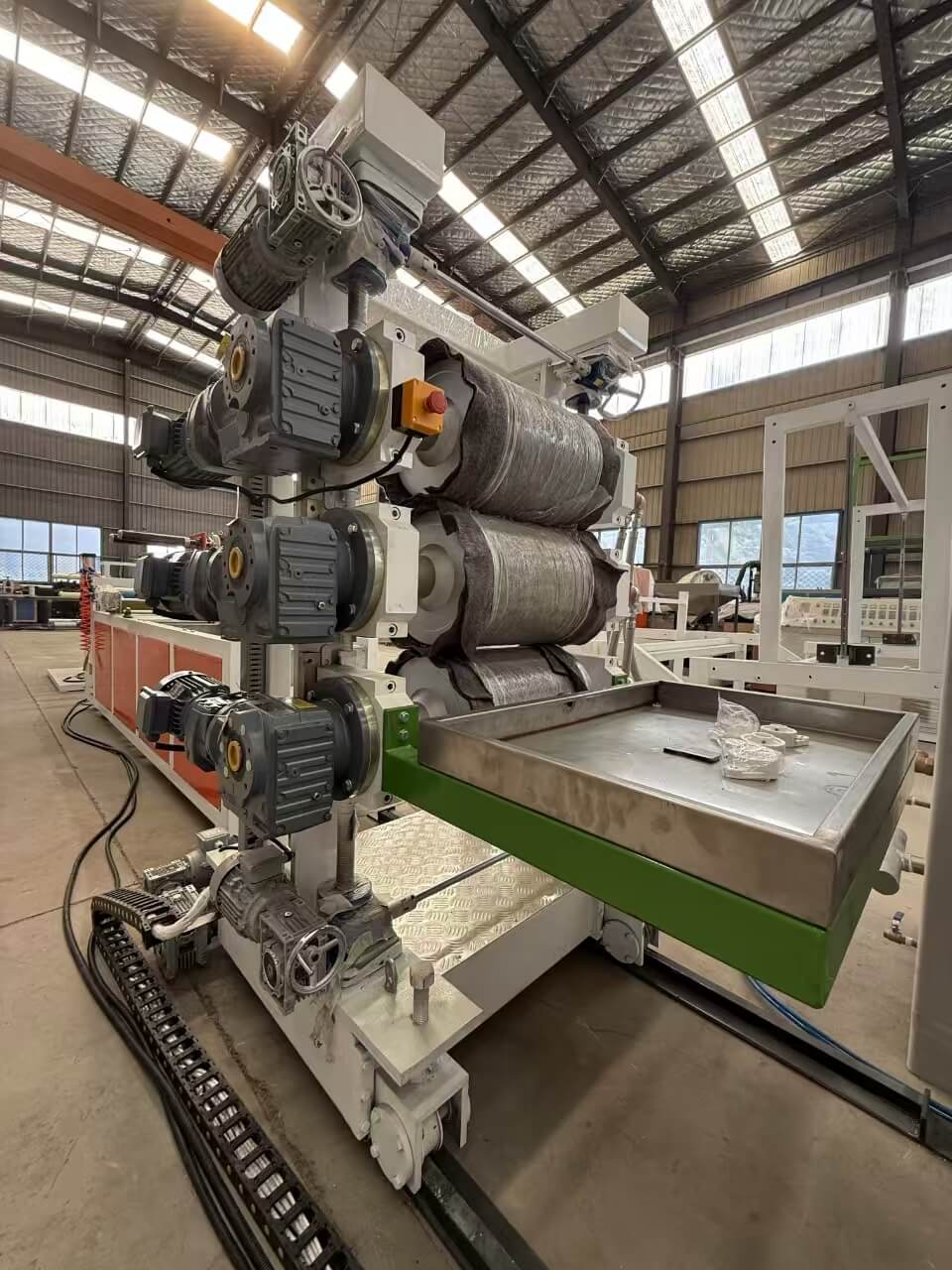

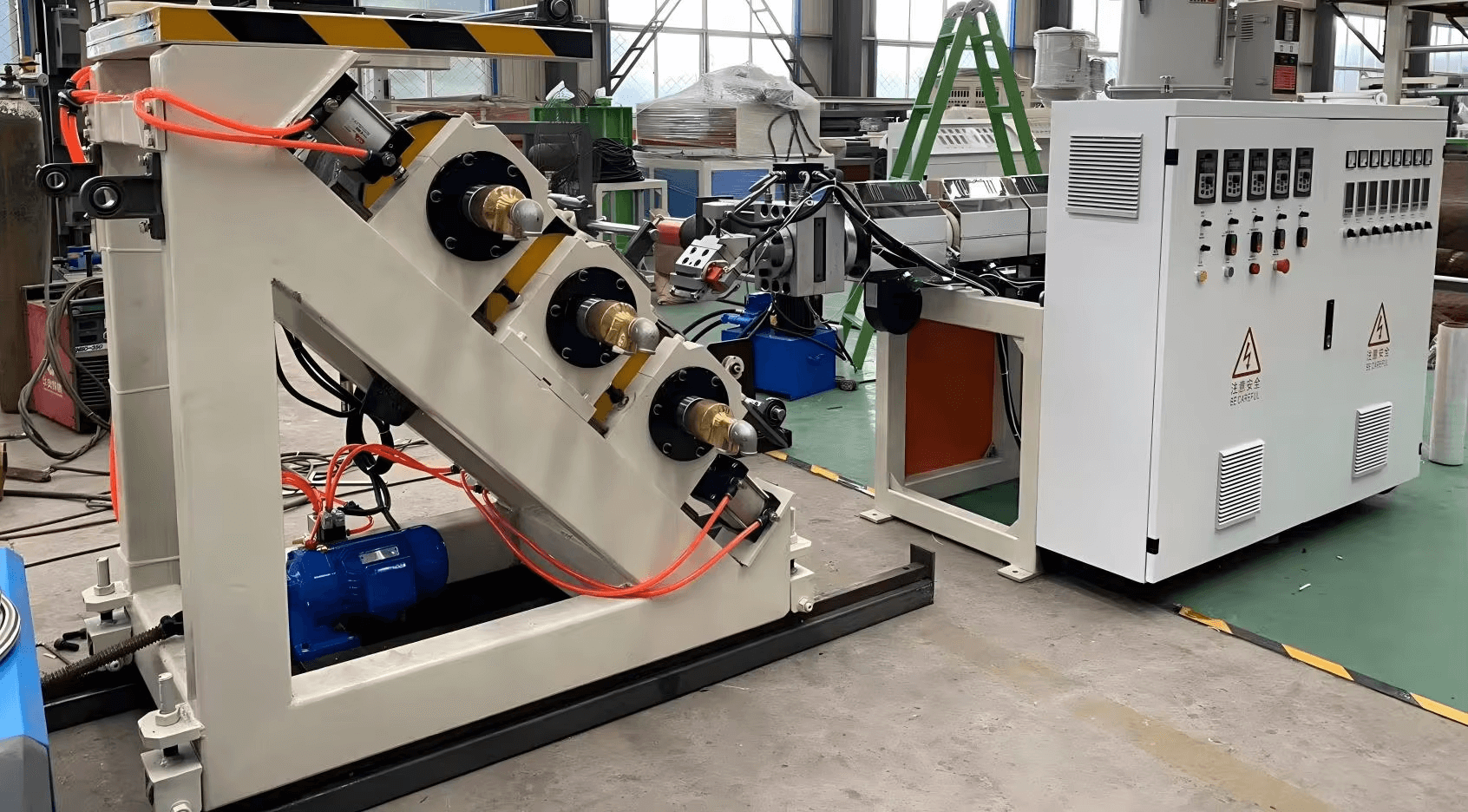

Koledar

Premer valja: 300 mm

Efektivna širina valja: 400 mm

Material valja: jeklo 45

Struktura valjev: posebna večkanalna zasnova Qingdao Roller Manufacturing ali Xuzhou Saite Machinery

Koaksialnost: ≤0,005 mm

Končna obdelava površine valja: Ra ≤0,016 µm

Trdota površine valja: HRC58-62

Debelina kromiranja: 0,08 mm

Reduktor pogona: Redson ali Congli

Pogonska moč: 3 x 1,5kW

Nadzor hitrosti: inverter

Nastavitev reže s tremi valji: nastavitev cilindra, varnostno stikalo za zaustavitev v sili, sinhroni krmilni sistem

Konfiguracija s tremi valji: nagib 45°

Stenska plošča s tremi valji: Integrirano varjenje jeklene plošče

Sferični valjčni ležaji s tremi valji: Harbin Bearing ali Wafangdian Bearing

Vrtljivi spoj: kitajsko-tuje skupno podjetje

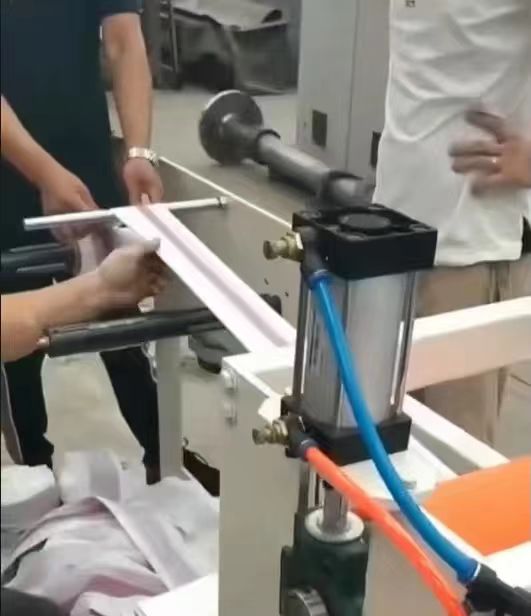

Traktor

Tehnični podatki: Ø160 x 400 mm

Material: valji iz nitrilne gume

Pogon: Reduktor

Moč: 1 x 1,1kW

Upravljanje: frekvenčni pogon INVT

Način vpenjanja: pnevmatski

Sinhroniziran s tremi valji ali samostojno

Navijalec

Pogonski navor

Vrsta: Dvojna postaja

Nadzor: Samodejno štetje fiksne dolžine

Premer previjanja: 50 mm

Specifikacija jedra papirnate cevi: 2-palčni zunanji plašč

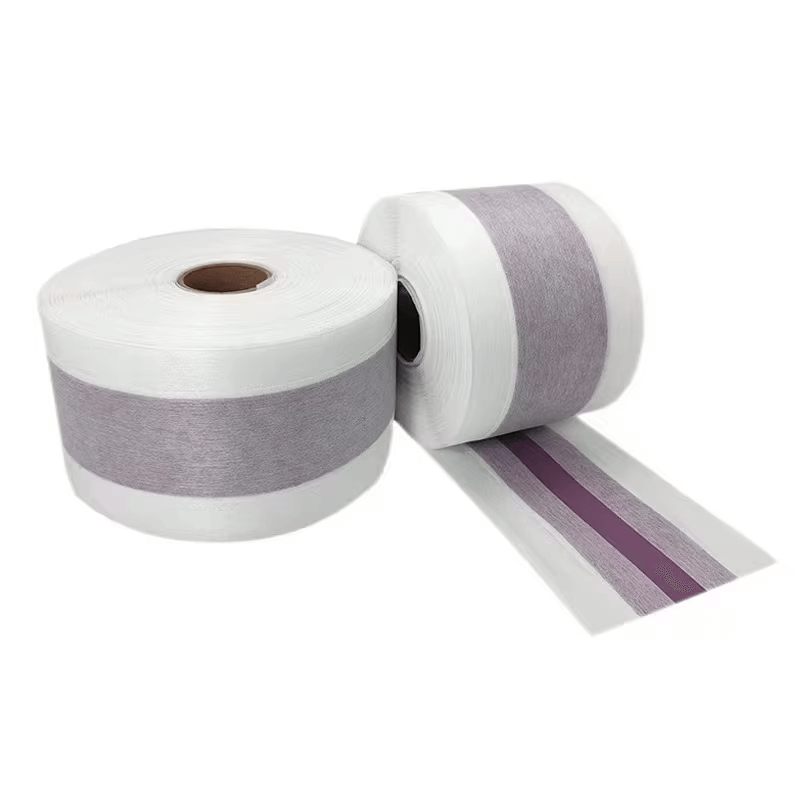

Prikaz končnega izdelka
