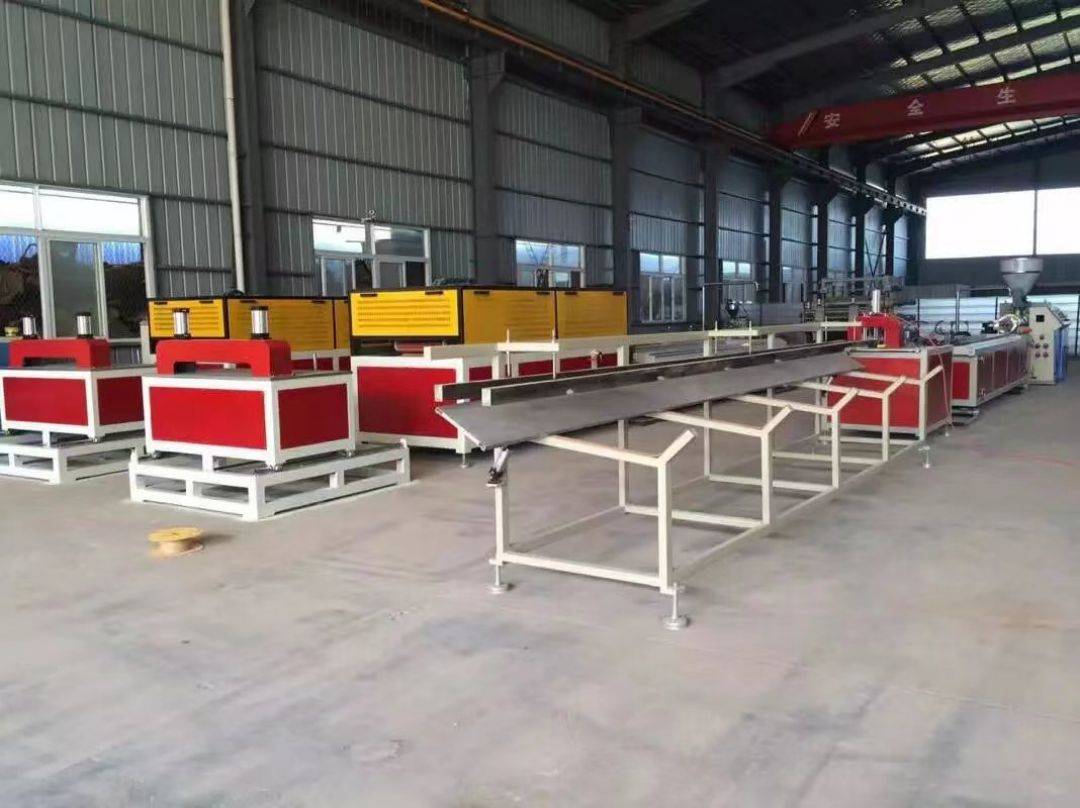

Linija za proizvodnjo PVC stenskih plošč

Linija za proizvodnjo PVC stenskih plošč je sestavljena iz:

① Konusni dvojni glavni stroj

② Ekstruder lepila

③ Miza za vakuumsko oblikovanje

④ Vlečni stroj

⑤ Stroj za rezanje

⑥ Stojalo za sprejem materiala

Proizvodna linija PVC stenskih plošč ima inteligenten nadzor, visoko stopnjo avtomatizacije, stabilno delovanje, enostavno upravljanje in visoko učinkovitost proizvodnje. Poleg tega se je naše podjetje vedno držalo pristopa, usmerjenega k strankam, in vedno izvajalo rešitev "na ključ", ki strankam zagotavlja namestitev od vrat do vrat, zagon, proizvodnjo in usposabljanje, formula surovin pa zagotavlja, da lahko stranke proizvajajo neodvisno in stabilno.

Linija za proizvodnjo PVC stenskih plošč je v glavnem sestavljena iz stožčastega dvovijačnega ekstruderja, vakuumske mize za oblikovanje, traktorja, rezalnega stroja in stojala za sprejem materiala.

Proizvodna linija PVC stenskih plošč ima inteligenten nadzor z visoko stopnjo avtomatizacije, stabilno opremo, enostavnim upravljanjem in visoko učinkovitostjo proizvodnje. Z zamenjavo kalupov različnih specifikacij lahko izdelamo lesno-plastične dekorativne stenske plošče različnih specifikacij, velikosti, oblik in debelin.

"PVC stenska plošča", znana tudi kot "integrirana stena", je izdelana iz bambusovih vlaken kot materiala in smolnega materiala kot površinske tehnologije. Široko se uporablja v domovih, inženiringu in drugih materialih za dekoracijo sten. Barve so primerljive s tradicionalnimi tapetami, hkrati pa ima tudi prednosti obloge in služi kot nova vrsta materiala za dekoracijo sten, ki nadomešča stenske barve in tapete.

primeru

prikaz izdelka

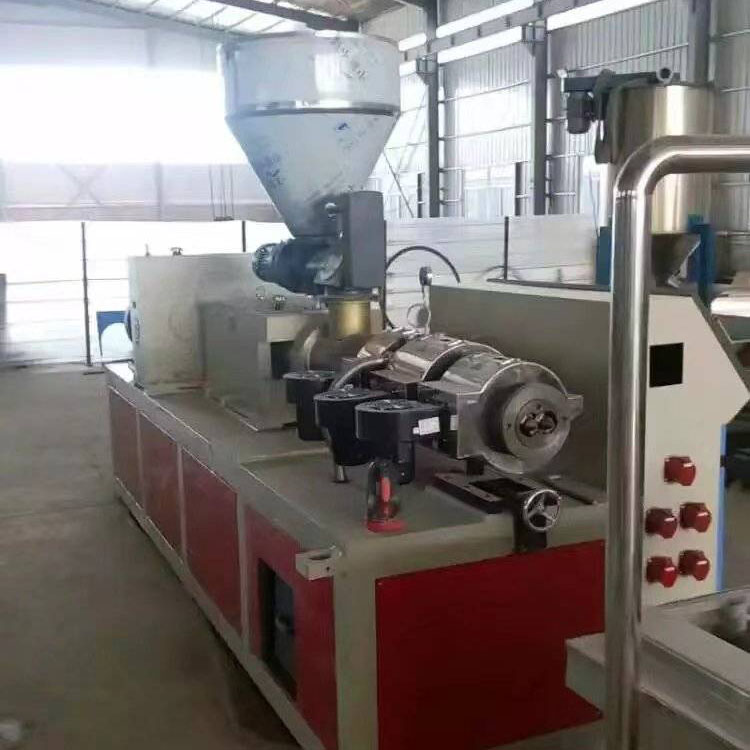

Konični dvojni ekstruder

Ekstruzijski sistem

1. Premer vijaka: 65 / 132 (Zhoushan, Zhejiang)

2、 Največja konstrukcijska moč: 180-200 kg/h

3、 Struktura vijaka je zasnovana za PVC prah v obliki stožčaste rotacije.

4、 Material vijaka 38CrMoAlA nitrid, globina razsoljevanja 0,5–0,7 mm, površinska trdota HV 940

5、 Grelni obroč iz litega aluminija s kartušo + pokrov iz nerjavečega jekla

6、 Način hlajenja Ventilator ima prisilno hlajenje

7、 Območje ogrevanja številka 5, moč ogrevanja 26KW,

B Kvantitativni sistem krmljenja

1、 Uporabite napajalni lijak iz nerjavečega jekla

2、 Moč motorja za dovajanje: 1,1 KW

3、 Način regulacije hitrosti dovajalnega sistema: regulacija hitrosti frekvenčne pretvorbe

C, vakuumski črpalni sistem

1. Moč vakuumske črpalke: 2,2KW

2. Stopnja vakuuma: 0- -0 in 7Pa

D, pogonski sistem

1. Sprejmite škatlo za zmanjšanje hitrosti z visokim navorom, nizko raven hrupa in dolgo življenjsko dobo (Jiangyin, Jiangsu)

2, material reduktorja 20CrMoTi, zobnik s kombinacijo poševnih površin zob,

3. Razdelilna omarica: enoosni izhod navora v dvoosni izhod navora prek superbičnega zobnika

E, Glavni motorni sistem

1. Moč glavnega motorja: 37KW (motor Shandong Kejie ali Shandong Xian)

2. Glavni način regulacije hitrosti motorja: krmiljenje pretvorbe frekvence AC

F, električni krmilni sistem

1. Edinstveno zasnovana električna krmilna omarica

2. Chint nizkonapetostne električne naprave

3. Inteligentni regulator temperature

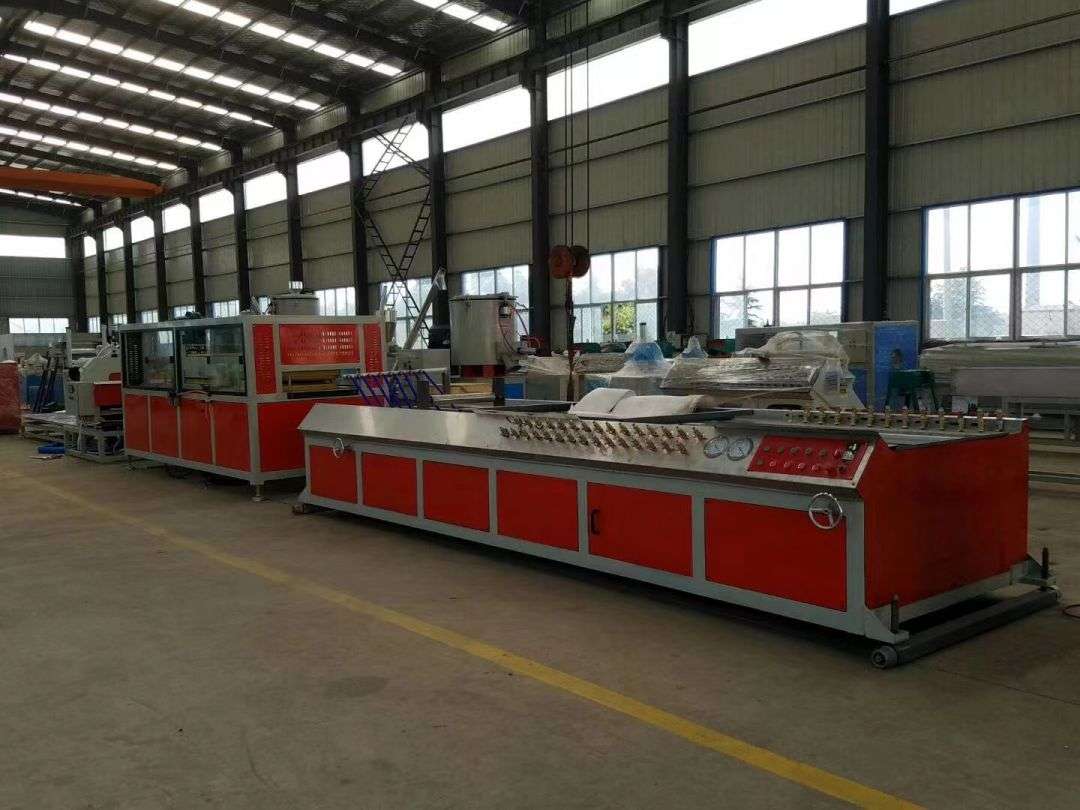

Vakuumska nastavitvena miza YFD

1、 Rezervoar za vodo je izdelan iz nerjavečega jekla

2、 Dolžina nastavitvene mize: 5.000 mm

3、 Širina mize: 1200 mm

4、 Širina namestitvenega središča vodila za nastavitev: 800 mm

5、 Vakuumska črpalka: 5,5KW x2,4KW x1, tri vakuumske črpalke so neposredno povezane s kroženjem vode, stopnja vakuuma 0-0,8Pa

6、 #: po 40, porazdeljenih na obeh straneh nastavitvene stopnje

7、 Sprednja in zadnja gibljiva naprava nastavitvene stopnje: cikloidni motor poganja žično palico, da vleče

8、 Druge večdimenzionalne nastavitve smeri: vse so ročne nastavitve

9、 Količina hladilne vode: 6 kubičnih metrov / uro

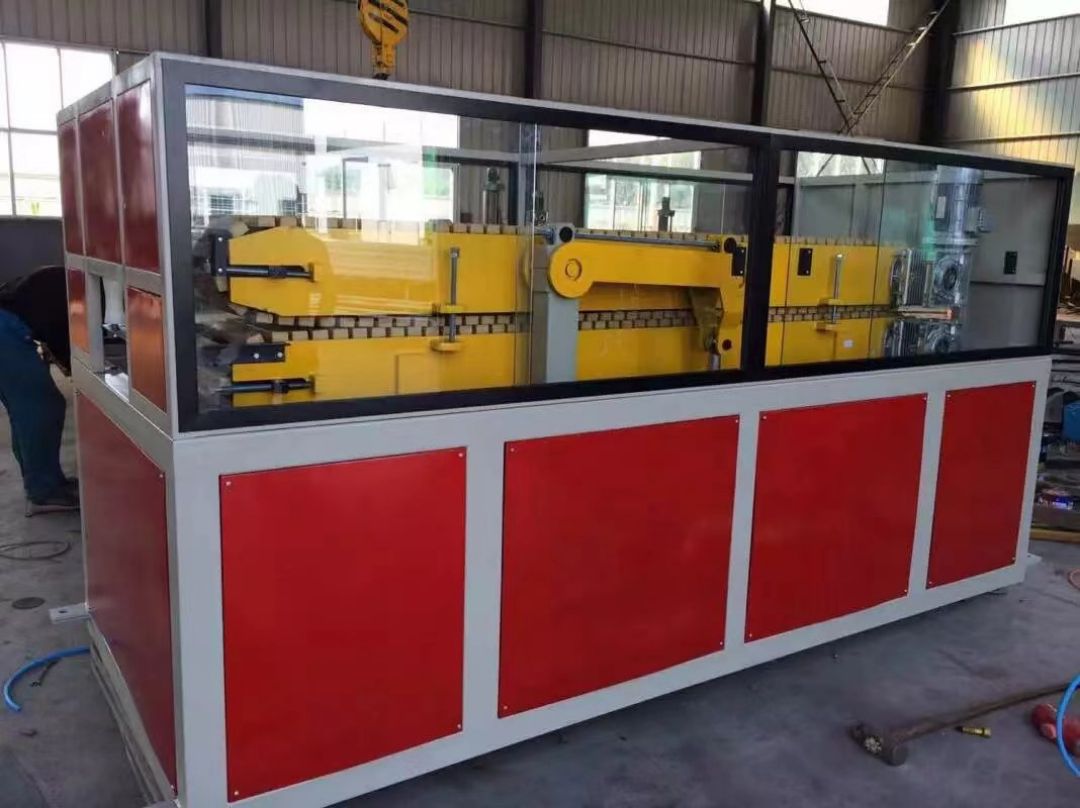

Traktor YF 600

1、 Število vlečnih trakov: 2 palici

2、 Vsak vlečni jermen poganja motor za pojemke, moč motorja 1,5 KW / enoto

3、 Efektivna vpenjalna dolžina vleke: 1800 mm

4、 Učinkovita širina vlečnega pasu: 600 mm

5、 Hitrost vleke: 0,3-3m / min

6、 Delovni tlak: 0,5-0,7Mpa

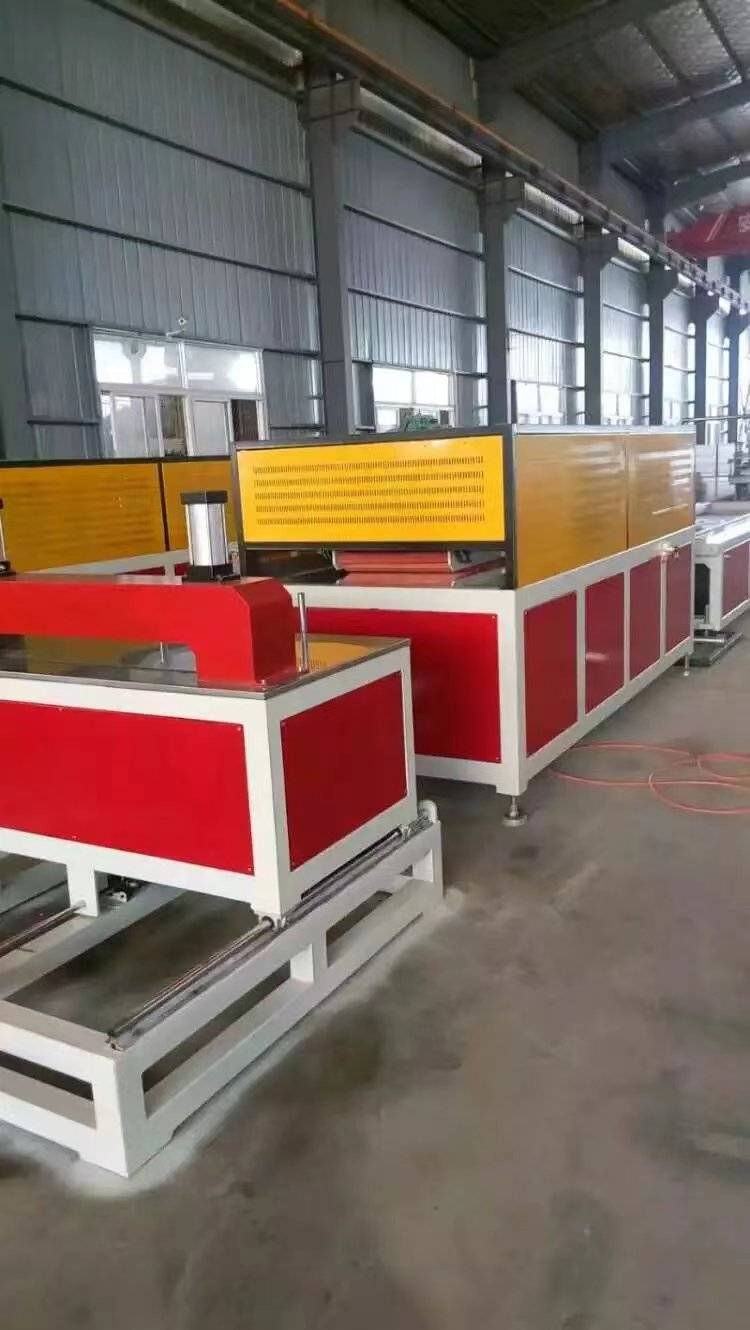

YFQ600 Rezalni stroj

1、 Moč rezalnega motorja: 2,2 Kw

2、 Maks. širina reza: 600 mm

3、 Moč sesalnega motorja: 2,2 Kw

4、 Rezalni žagin list: visokokakovostna zlitina, premer žaginega lista: 350 mm

5、 Premikanje rezalne mize in način žaganja: pnevmatski

6、 Način rezanja: samodejni / ročni

7、 merilnik števca: merilnik potovalnega stikala

8、 Delovni tlak: 0,5-0,7Mpa

9、 Največja višina reza: 70 mm

Stojalo YF-600

1、 Dolžina 6.000 mm

2、 Način obračanja: pnevmatski

3、 Material pulta: nerjaveče jeklo
