Linija za proizvodnjo profilov

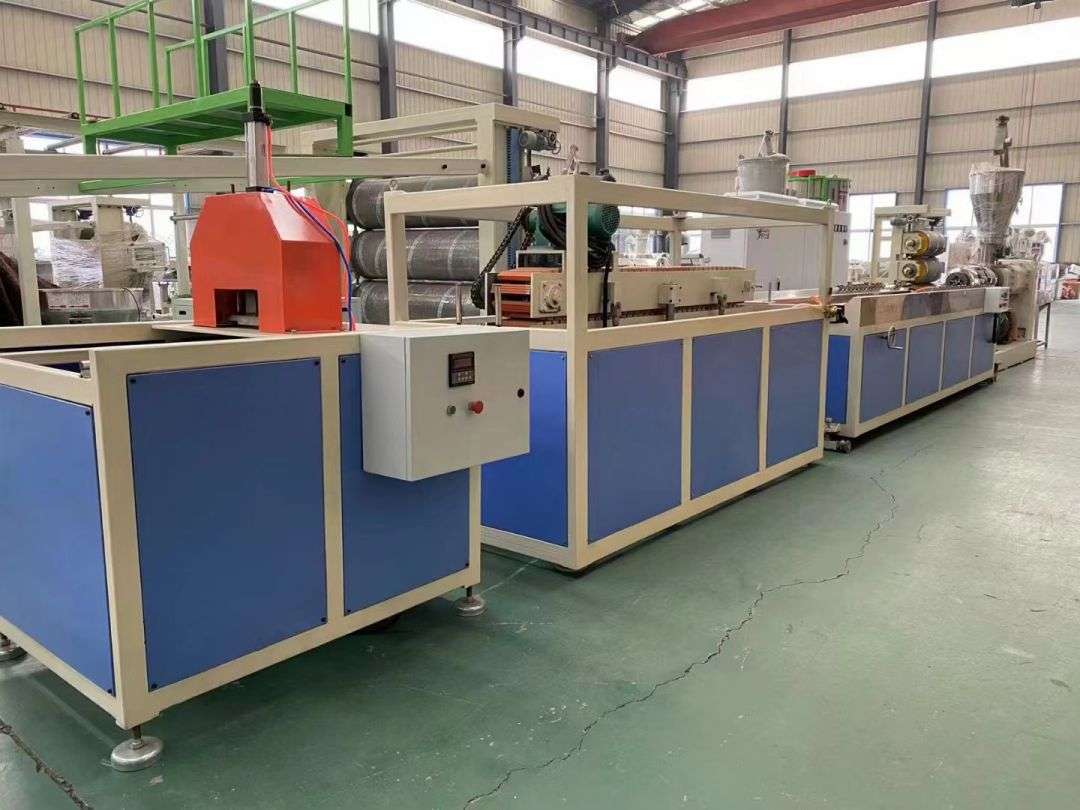

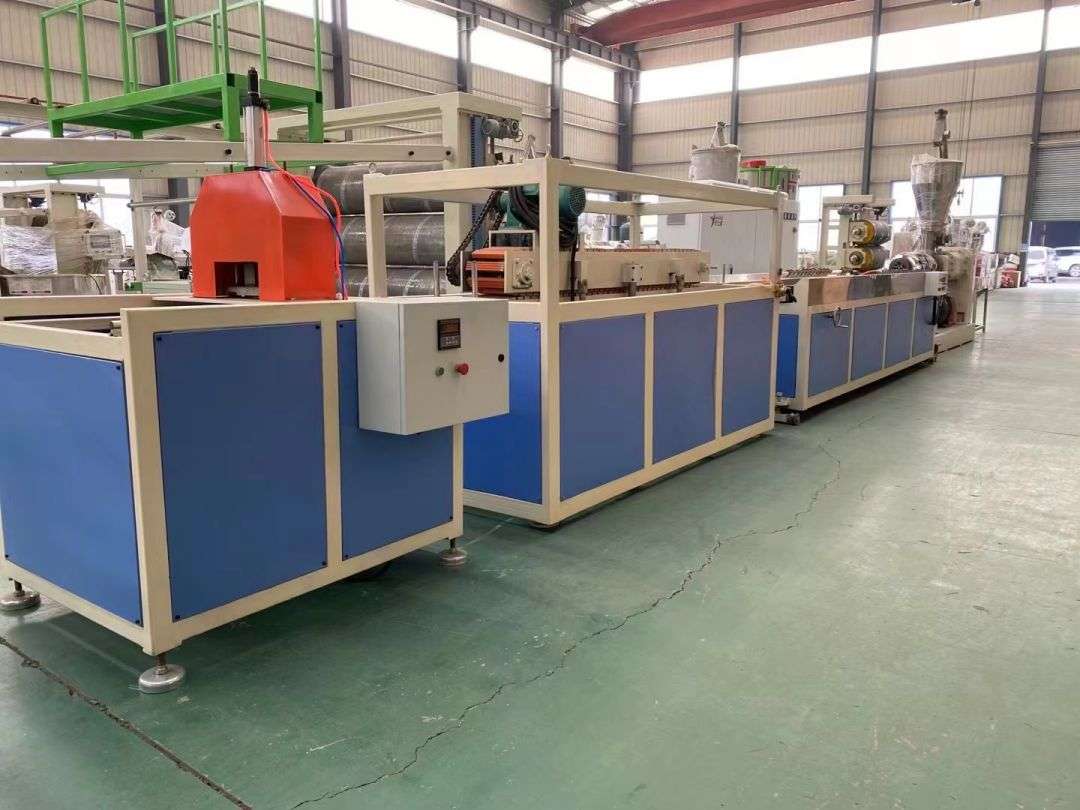

Linija za proizvodnjo profilov Linija za proizvodnjo profilov uporablja konične dvovijačne ekstruderje serije SJSZ-65/132, vakuumske oblikovalne ploščadi iz nerjavečega jekla, traktorje na gosenicah, integrirane stroje za avtomatsko rezanje in preklopne razkladalne police. Platforma za oblikovanje je opremljena z visokotlačno vakuumsko črpalko in vodno črpalko, ki sta štiridimenzionalno nastavljivi. Traktor je pnevmatsko vpet. Samodejni rezalni stroj s fiksno dolžino uporablja potovalno stikalo za rezanje na fiksno dolžino. Zlagalni regal je dolg 6 metrov, izdelan iz nerjavečega jekla in se pnevmatsko obrača.

Pošlji povpraševanje

Opis izdelka

Linija za proizvodnjo profilov

Linija za proizvodnjo profilov uporablja konične dvovijačne ekstruderje serije SJSZ-65/132, vakuumske oblikovalne ploščadi iz nerjavečega jekla, traktorje na gosenicah, integrirane stroje za avtomatsko rezanje in preklopne razkladalne police. Platforma za oblikovanje je opremljena z visokotlačno vakuumsko črpalko in vodno črpalko, ki sta štiridimenzionalno nastavljivi. Traktor je pnevmatsko vpet. Samodejni rezalni stroj s fiksno dolžino uporablja potovalno stikalo za rezanje na fiksno dolžino. Zlagalni regal je dolg 6 metrov, izdelan iz nerjavečega jekla in se pnevmatsko obrača.

primeru

prikaz izdelka

projekt	tehnični parameter
glavni motor
elektro krmilna omarica	* Zračno stikalo: Chint * Debelina uporabljenega jekla ni manjša od 1,5 mm, vse električne komponente pa so znanih blagovnih znamk
Obseg proizvodnje (kg/h)	100-200 (variirajo glede na različno količino iztiskanja predelanih materialov in delovne pogoje)
velikost (mm)	3670 x 1500 x 2350 mm
teža (kg)	3000 kg
Avtomatski dozirni in dozirni lijak	Material: nerjaveče jeklo
Prenos električne energije	trifazni štirižilni sistem
Regulator temperature z zasilno zaustavitvijo in zaščitno funkcijo	Inteligentna miza za nadzor temperature Funkcija alarma za zaščito pred prevelikim tokom Sistem zaščite pred visokonapetostno preobremenitvijo.
funkcija	Visok strig, dober učinek plastificiranja, visoka zmogljivost (100-160 kg / h) hitrost iztiskanja profila ustrezne velikosti za izpolnjevanje izhodnih zahtev proizvodne linije. Visokokakovostni proizvodni materiali in trpežni deli imajo robustne lastnosti.
Kako so prikazani podatki operacijske plošče	digitalni zaslon

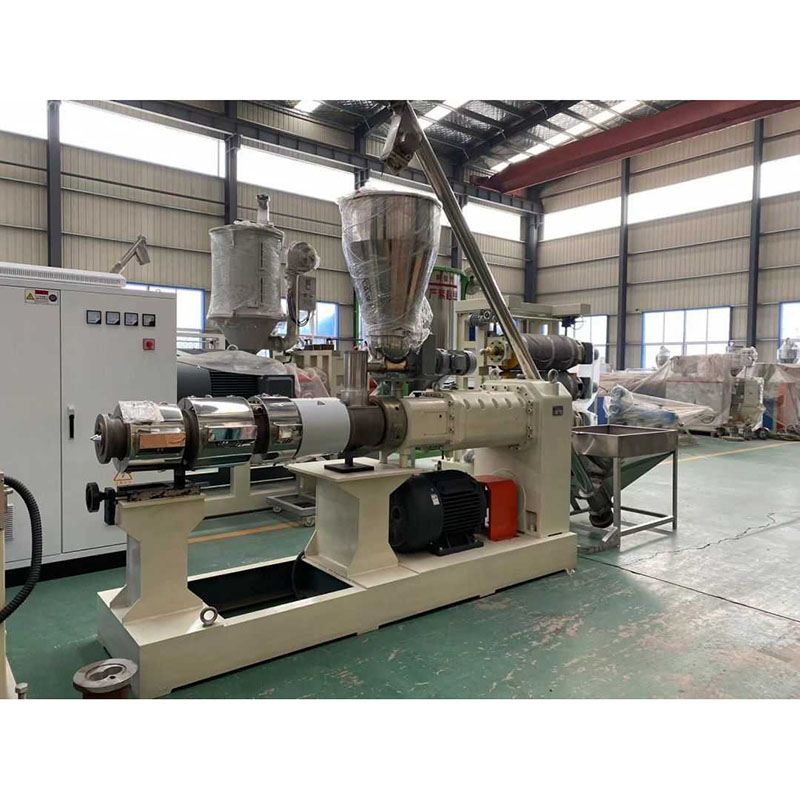

Vijak: visokokakovostna zlitina 38CrMoAIA nitridna plast debeline 0,7 mm, površinska trdota HV940, Ra0,4um Kitajska znana blagovna znamka
premer (mm)	65/132 mm
aktivna dolžina (mm)	2140 mm
količino	člen 2
obliki	zožitev
Hitrost Hitrost (r/min)	1~34 (navzven)
Visokokakovostna zlitina 38CrMoAIA nitridna plast debeline 0,7 mm, površinska trdota HV940, Ra0,4um
Vrsta cilindra stroja	monolitne naprave
Metoda ogrevanja	Grelni obroč iz litega aluminija
Število ogrevalnih površin	Območje 4
moč ogrevanja (kw)	30 kW（11/4/6/8）
temperaturno območje (℃)	50 ~ 350 ℃
Število hladilnih površin	3 okrožje
Kombinirano pretočno jedro	45 #, kromirana notranja površina
prehod hladilne tekočine	Ventilator 3X250w je hlajen
hladilni medij	zrak
zagotavljanje kakovosti	Življenjska doba več kot 10.000 ur
Način ravnanja z bobnom stroja	Trdota dvojne zlitine HRC 55-62
2. Pogonski sistem in sistem za pojemke
Moč glavnega pogonskega motorja	37kw, motor znane blagovne znamke Shandong
Način delovanja glavnega motorja	Trifazni asinhroni motor, neposredno povezan z menjalnikom, motor z regulatorjem spremenljive frekvence
Hitrost glavnega pogonskega motorja	30~1400r/min
Blagovna znamka menjalnika	Horizontalni visokotorzijski menjalnik, trdi zob nagnjen zobnik
zobnik	Obdelava z infiltracijo dušika, material orodja je 20CrMoTi
škatla za službene karte	Dve redukcijski gredi razdelilne škatle poganjata taični zobniki
Način regulacije hitrosti glavnega motorja	AC regulacija hitrosti
3. vakuumski črpalni sistem
vrsto	vakuumska črpalka z vodnim obročem
moč motorja	3kw
Način delovanja motorja	trifazni asinhroni motor
stopnja vakuuma	0~-0,8pa
vakuumska črpalka	Stopnja izpušnih plinov: 60m³ / h

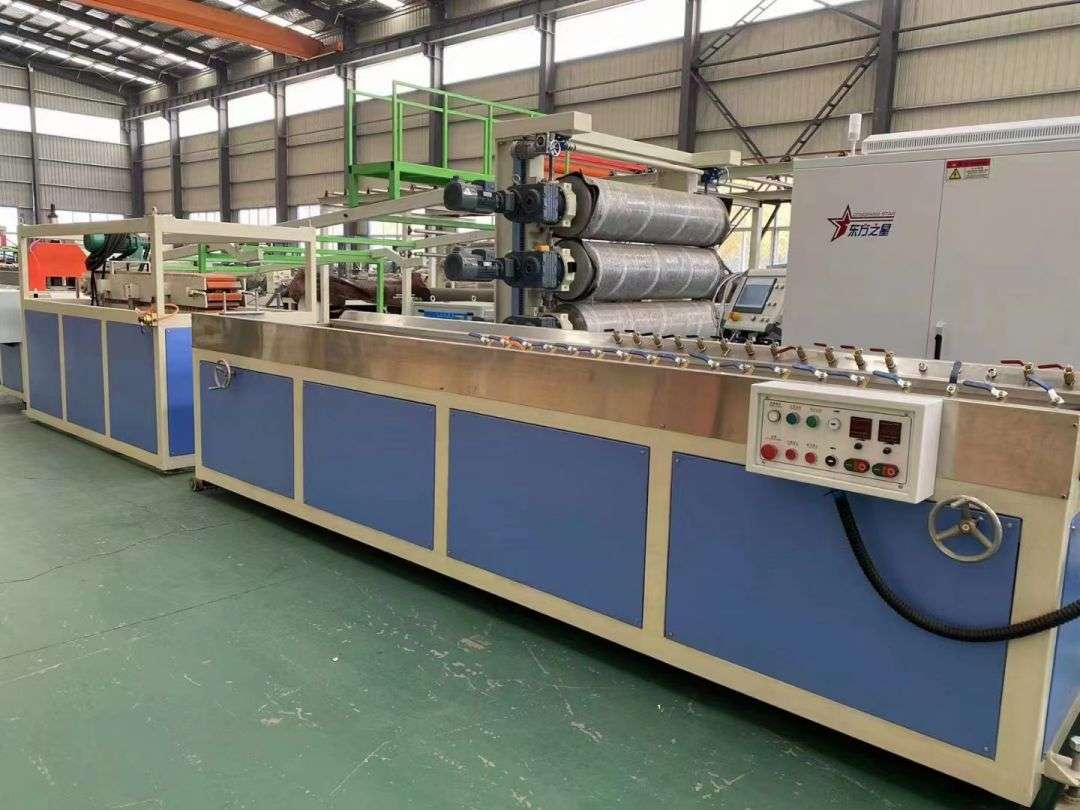

1. 240 Vakuumska nastavitvena miza

velikost (mm)	400012001475 mm (vključno z velikostjo vodila)
Material vodne plošče	nerjavno jeklo
Število zračne šobe in vodne šobe	Približno 60
Premaknite motor pred in po	0,75KW (1 komplet)
vodna črpalka	3KW
Vrsta vakuumske črpalke	Vakuumska črpalka z vodnim obročem
Moč vakuumske črpalke	Dva, 4kw
stopnja vakuuma (Mpa)	0~-0,8pa
Položaj in način povezave šobe za vodno paro	Lokacija: obe strani stopnice: fiksni tip
Način nastavitve višine središča	Priročnik za polževega črva
nadzorna omara	1、 enostavno upravljanje. 2、 Upoštevajte nastavitveno tabelo pred in po električni nastavitvi, ročni nastavitvi navzgor in navzdol. 3、 Električne naprave so izdelane iz Chinta 4、 Vsi motorji imajo zaščito pred prekomerno obremenitvijo.
Prostornina in količina rezervoarja za vodo	Približno 150L

Splošni parametri specifikacije

Samodejni nadzor dovoda in odvajanja vode

Vakuumska miza 1

Premaknite se 700 mm mm in naprej

Levo in desno natančna nastavitev ± 30 mm

Vodni diski so izdelani iz nerjavečega jekla

Zunanjo cev in opremo je enostavno namestiti in enostavno popraviti.

Vse zunanje cevi za dovod in odvod vode so izdelane iz pocinkanih jeklenih cevi dimenzij 1 "-2".

lep videz

2. Traktor goseničar

Dolg, X in širok (mm)	1800 mm x 1500 mm x 1700 mm
Hitrost vleke (m / min) največji vlečni drog	0,8-5 m/I 4000 N
Moč vlečnega motorja (kw)	2,2kw x 1
Pot poti	pnevmatski
Način povezave motorja	zvezdna povezava
število motorjev	1
hitrost motorja	10~1450r/min
Efektivna dolžina sledi	1500 mm
Regulacija hitrosti motorja	AC motor, inverterska regulacija hitrosti
Način povezovanja gume in gosenice	Hitro pritrjen z vijaki, enostaven za namestitev in odstranitev
Značilnosti vlečnih blokov	Kombinirajte z gumijastimi bloki in jeklom Q235A, z dobro vzdržljivostjo in odpornostjo proti obrabi
Klammod načina	pnevmatsko krmiljenje
Sredinska višina traktorja	1000 ± 50 mm, nastavljiva, sinhrona vlečna hitrost.
Tlak stisnjenega zraka	0,5 ~ 0,7 Mpa
Metoda polnjenja verige	Ročno dodajanje
nadzorna omara Cilindrični in pnevmatski deli	Električni deli: Chint Cilinder uporablja Yadke
Vsi pnevmatski deli: Yadker × Krmilnik traktorja je na nadzorni plošči vakuuma × Vrata in škatle na preostalih straneh so izdelane iz jeklene pločevine debeline 1,5 mm. × Izgled traktorja je lep.

Integrirani stroj za samodejno rezanje

3. Rezalni stroj: 1200 MM X 1160 MM X 1600 MM
Tlačni način Natančnost rezanja Višina reza Zmanjšajte moč motorja	pnevmatsko vezje ≤2 mm ≤150 mm 1,5 kw
Največja širina reza	260 mm
metrska metoda	fotoelektrično stikalo
Zračni kompresijski tlak	0,5 ~ 0,7 Mpa
